Как выбрать гребной винт для лодочного мотора

Приобретение современного мощного мотора для лодки — ещё не гарантия того, что на воде потенциал скрытых под капотом «лошадей» реализует себя в полную силу. Максимально эффективным комплект «судно + двигатель + поставленная задача» делает грамотный подбор гребного винта. Именно от него зависят скорость, тяга, выход на глиссирование, расход топлива и моторесурс двигателя.

Чтобы выбрать оптимальную модель, важно понимать, на какие параметры ориентироваться: шаг, диаметр, количество лопастей, материал, тип посадки, конструкция ступицы и особенности конкретного комплекта.

Ключевые характеристики гребного винта

Поскольку лодочные двигатели выпускают в большом разнообразии — отличаются производители, модели, мощность, типы и конструкция, — то и винты для них требуются разные. Гребные винты различают по шагу, диаметру, количеству лопастей, материалу, конструкции, диаметру ступицы и другим параметрам.

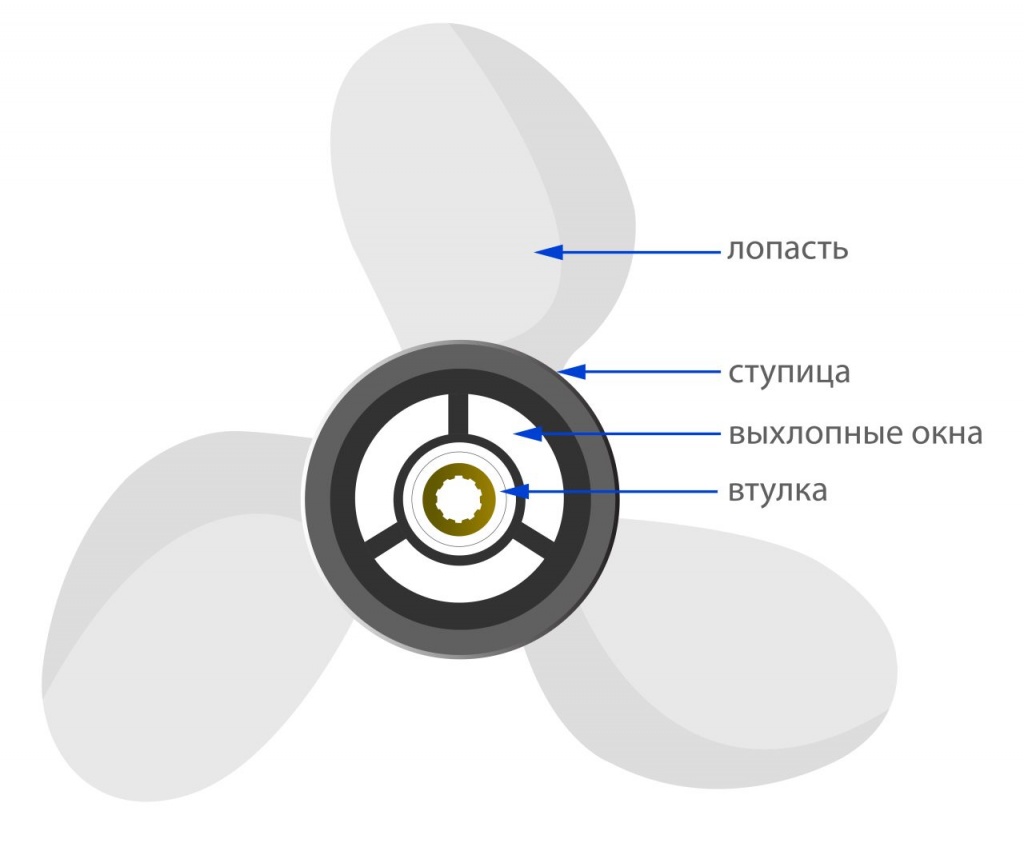

Конструкция и принцип работы винта

Основа работы винта — преобразование вращения гребного вала в силу, заставляющую судно перемещаться. Поэтому винт ещё называют движителем.

Прежде чем углубляться в тонкости выбора, начать следует с базовых параметров, а именно посадки на вал. Существует два варианта соединения: шпоночное — на моторах небольшой мощности, и более распространённое шлицевое. У разных производителей количество шлицов гребного вала различается. Ступица должна входить по диаметру в обойму гребного вала, и этот параметр у всех лодочных моторов тоже неодинаков.

Винт фиксируется на валу гайкой. Отвод отработанных газов в большинстве случаев идёт через ступицу, что повышает КПД. На подвесных моторах малой мощности при посадке гребного винта на шпонку выхлоп производится через отверстие под антикавитационной плитой.

Минимизировать для редуктора последствия ударов, наездов и вибрации помогает резиновая втулка-демпфер, находящаяся в некоторых винтах между ступицей и шлицевым валом. Через неё импульс вращения переносится от двигателя на движитель.

Съёмная втулка — практичный способ экономно расширить диапазон рабочих режимов судна. Установив сменную втулку, можно проще менять лопасти разного шага и диаметра в зависимости от поставленной задачи.

Лопасти: количество и форма

И количество лопастей, и их форма влияют на эксплуатационные характеристики судна. С увеличением числа лопастей растёт площадь действия сил, толкающих катер или лодку, но одновременно увеличивается и сопротивление.

Для маломерного флота обычно используются винты с 2–5 лопастями. Двухлопастные модели обладают высоким КПД, но применяются редко. Винты с тремя лопастями считаются оптимальным решением в большинстве случаев: они хорошо работают на разных оборотах и устанавливаются на большую часть ПЛМ.

Четырёхлопастной винт отличается лучшим балансом, меньшим проскальзыванием, сниженной вибрацией и большим упором на малых и средних оборотах. Такие модели облегчают и ускоряют выход на глиссирование при резком старте.

Винты с пятью лопастями актуальны в основном для спортивных и гоночных катеров с очень мощными двигателями, где требуется реализовать избыточный потенциал двигателя.

Трёхлопастные винты, как правило, позволяют развить большую скорость на максимальных оборотах, а расход топлива в таком режиме обычно ниже.

Четырёхлопастной винт чаще выигрывает на крейсерском ходу, под нагрузкой, при буксировке лыжника или ватрушки, а также при наличии лишних пассажиров на борту. Благодаря хорошей «упираемости» обороты меньше проседают, а лодка может идти в глиссирующем режиме при более низких оборотах.

Форма контура лопасти также сильно влияет на КПД. Лопасти могут быть симметричными или саблевидными. Саблевидный вариант встречается чаще, поскольку такая конструкция за счёт более плавного входа в воду меньше подвержена кавитации и отличается меньшей вибрацией.

Использование суженных к концам лопастей снижает трение, поэтому такие решения часто применяются на скоростных судах. Хорошее соотношение тяги и скорости обычно показывают контуры типа эллипс и круглое ухо.

Шаг винта: в чём суть

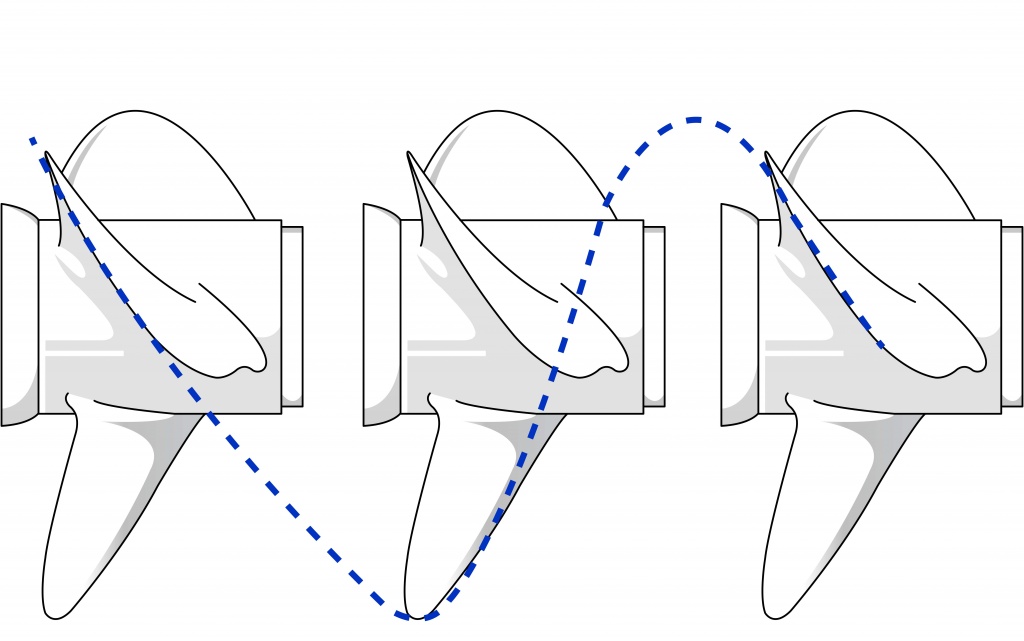

Шагом называют расстояние, которое винт за один оборот прошёл бы в идеально твёрдой среде. Но вода не даёт пропеллеру жёсткой связи, поэтому на практике он проскальзывает. В результате реальный шаг винта всегда меньше теоретического.

Коэффициент проскальзывания в разных ситуациях различается. Максимальным он будет у пришвартованной лодки с работающим ПЛМ, а минимальным — у лёгкого глиссирующего судна на максимальной скорости. Именно по этому параметру оценивают пригодность винта к конкретному комплекту.

Моделей с универсальным шагом не существует. Даже одному комплекту «лодка + мотор» могут понадобиться винты с разным шагом: для пустого судна с одним рулевым, для движения с грузом, группой пассажиров или, например, для буксировки воднолыжника.

Обычно шаг подбирают так, чтобы мотор при полностью открытой дроссельной заслонке попадал в рабочий диапазон оборотов, указанный производителем в паспорте.

Часто владелец лодки выбирает винт с большим шагом в надежде получить более высокую скорость. Но на практике эта логика работает не всегда. Даже два современных винта с заявленным шагом 13" от разных производителей могут заметно отличаться по фактическому поведению на воде.

Некорректно называть винт просто «тяговым» или «скоростным». Он может быть более грузовым или более скоростным только в сравнении с другим винтом и только применительно к конкретному комплекту.

Диаметр винта

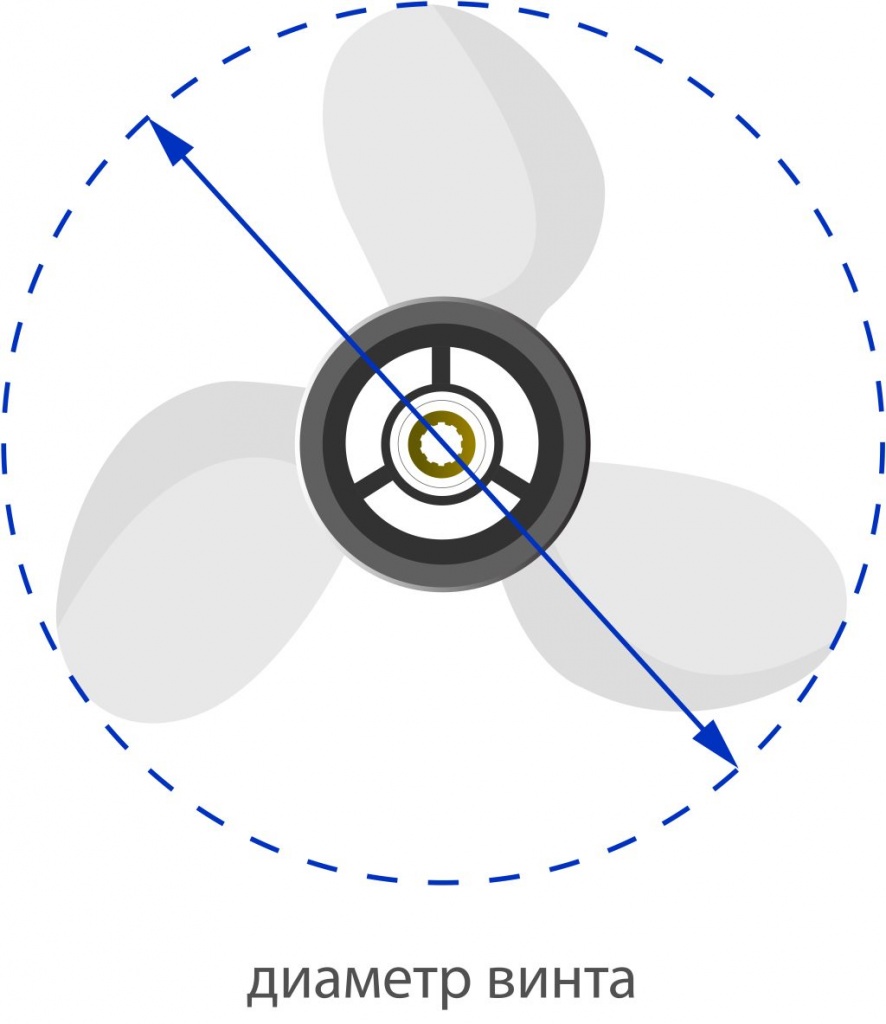

В маркировке винта диаметр — это второй важный параметр после шага. Он измеряется по окружности, описанной кончиками лопастей.

Диаметр зависит от размеров судна и влияет на упор, приёмистость мотора и коэффициент проскальзывания в воде. Если сравнивать винты одинакового шага, вариант большего диаметра лучше предотвращает проскальзывание под нагрузкой, даёт лучший упор и сильнее нагружает двигатель.

На винтах «средней линии» обычно наблюдается обратная зависимость: чем выше шаг, тем меньше диаметр. Но это правило не всегда работает на крайних размерах.

Современные модели для мощных моторов часто имеют заметный отгиб выходящей кромки — интерцептор. Он работает подобно закрылку на крыле самолёта: уменьшает проскальзывание, повышает упор и увеличивает КПД винта.

У алюминиевых лопастей со слабо выраженным интерцептором или без него при тяжёлых режимах винт может резать воду без нужного упора, а мотор начнёт уходить в перекрут.

Сталь или алюминий: что выбрать

Гребной винт постоянно работает в тяжёлых условиях. На него воздействуют коррозия, кавитационная эрозия, абразив в виде песка и мелких камней, а иногда и прямые удары о препятствия. Поэтому материал винта должен быть прочным, пластичным и достаточно устойчивым к повреждениям.

Наиболее распространены винты из алюминиевых сплавов. Также применяются винты из нержавеющей стали, реже — из цветных сплавов и композитных материалов.

Основные преимущества мягких алюминиевых сплавов — доступная цена и мягкость. При контакте с подводным препятствием такой винт чаще страдает сам, но может спасти более дорогой редуктор.

Более твёрдые алюминиевые сплавы позволяют делать лопасти тоньше, что повышает рабочие обороты и облегчает раскрутку мотора. Но при серьёзном ударе такие лопасти могут выкрашиваться или ломаться.

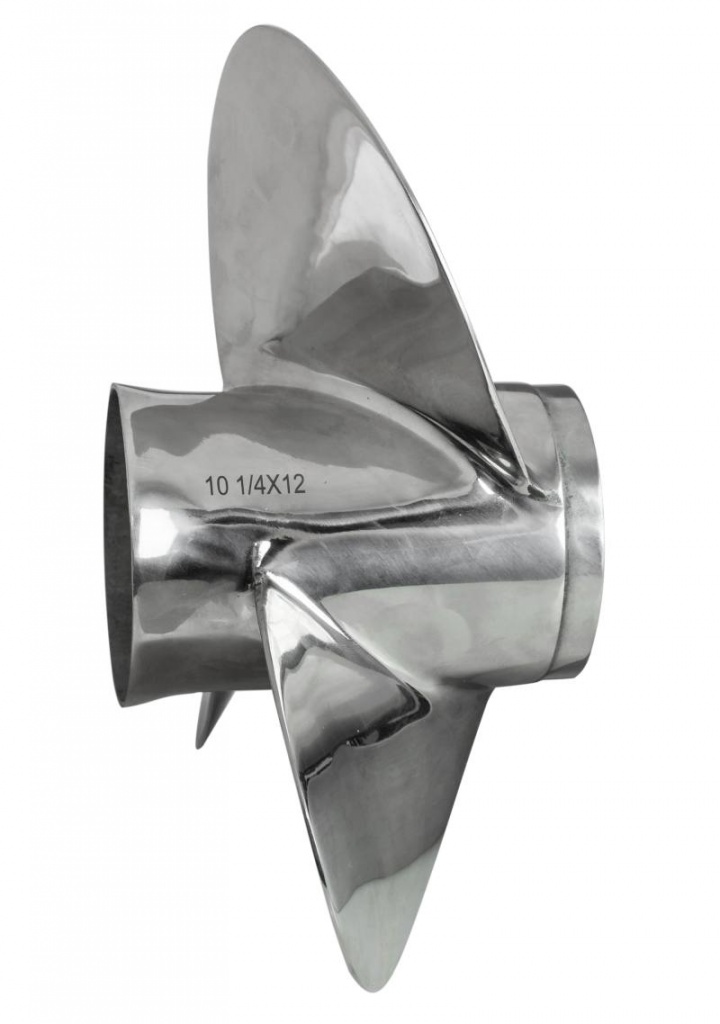

Нержавеющая сталь превосходит алюминий по прочности, стабильности геометрии и качеству гидродинамики. Лопасти можно делать тоньше, угол наклона — больше, а потери на трение уменьшаются благодаря высокой чистоте обработки.

Однако такая прочность не всегда выгодна: при столкновении с подводным препятствием импульс удара может передаваться дальше — на вал, редуктор, шестерни и другие узлы. Кроме того, стальной винт заметно дороже.

Методика подбора лодочного винта

Главный вопрос: зачем менять винт? Обычно производитель уже комплектует мотор определённой моделью. Задача владельца — понять, устраивает ли текущая работа комплекта и есть ли смысл что-то менять.

Измеряем обороты, делаем расчёты и выводы

Первый шаг — оценить характеристики штатного винта, установленного на заводе. Нужно снять показания тахометра на конкретном комплекте «судно + мотор», а при возможности ещё и измерить скорость на разных режимах — от начала выхода в глиссирование и далее с интервалом по каждой тысяче оборотов.

Если мотор не развивает рекомендуемые максимальные обороты, это называется недокрут. Он характерен для тяжёлых лодок с маломощным двигателем или при использовании винта с излишне большим шагом. Недокрут повышает нагрузку на узлы и не даёт реализовать потенциал двигателя.

Перекрут — это переход за предельно допустимые обороты. Такой режим тоже вреден для двигателя: повышается расход топлива, снижается ресурс, а эффективность работы комплекта падает.

Изменение шага винта на 1 дюйм в большую сторону обычно уменьшает количество оборотов примерно на 200–300 об/мин. И наоборот.

Кроме шага, меняется и диаметр. Его влияние тоже очень заметно: изменение на полдюйма может дать разницу порядка 400–500 об/мин.

Если лодка развивает хорошую скорость, мотор уверенно выходит в рабочий диапазон оборотов и не перекручивает на полном газе, можно сделать вывод: винт подобран верно и в замене не нуждается.

Испытания: ожидания и реальность

Подбирая винт, каждый владелец лодки преследует свою цель: высокая максимальная скорость, уверенная буксировка, хороший выход на глиссирование, стабильная работа под нагрузкой или экономичный крейсерский режим.

Скоростные модели обычно имеют более узкое поле применения, а винт меньшего шага может использоваться как запасной или как условно тяговый вариант, если на борту много груза или пассажиров.

На поведение судна влияют не только очевидные параметры винта — шаг, диаметр, форма, площадь и количество лопастей, — но и более тонкие нюансы: толщина входящей кромки, наличие интерцептора, профиль лопасти и другие детали.

Поэтому любые расчёты и идеи относительно подбора винта нужно обязательно проверять на воде. Только реальные испытания показывают, насколько удачно винт подобран именно для вашего комплекта.
